超高强度紧固件可以在相同夹紧力下，通过减少自身尺寸来降低重量和增加安装空间，因此可以对被连接部件进行功能和体积优化，从而使装备达到整体减重和性能优化的目的。

据了解，一架现代飞机所用的紧固件总重量可占飞机总重的5%-6%，而一架中型飞机上的各类紧固件可达到200-300万个。仅在飞机减重方面，超高强度紧固件就有巨大的市场需求。

11月28日，由上海大学材料学院董瀚教授领衔的高性能钢铁材料团队、河北龙凤山铸业有限公司、七丰精工科技股份有限公司、舟山市7412工厂、江苏冶金技术研究院、上海大学（浙江）高端装备基础件材料研究院、上大新材料（泰州）研究院等七家单位经过一年多的联合攻关，研制出世界首款19.8级超高强度紧固件，成为世界最高强度等级的紧固件。公开资料显示，国外目前优势企业的紧固件最高强度级达到了17.8级。我国973项目依据国际发展状况，曾经研制了13.9—15.9级的紧固件材料与紧固件。

该项目通过“材料生产—紧固件制造—服役评价”全产业链协作，基于钢铁材料高性能化理论，利用龙凤山铸业生产的高纯铁原料成功研发出超高强度紧固件用B17.8及B19.8钢，形成了16.8级和19.8级紧固件制造技术，紧固件实物如图1所示。

16.8和19.8级紧固件实物（规格为MJ8×1×50）

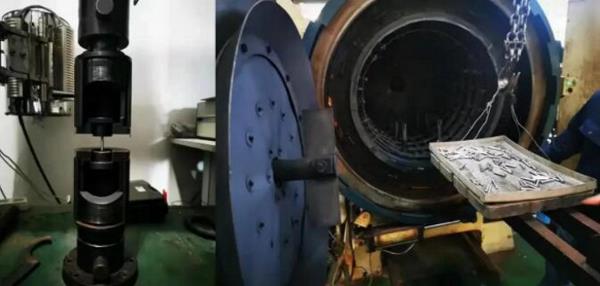

通过材料和热处理工艺优化，16.8级和19.8级螺栓室温抗拉强度分别满足1600~1770MPa和1900~2070MPa。剪切测试（依据GJB 3376-1998）结果表明，16.8级和19.8级螺栓剪切力分别达到97KN和115KN；室温拉伸疲劳强度测试（依据GJB 3376-1998及GJB715.30A-2002，载荷比=0.1）结果表明，研制的紧固件满足疲劳寿命要求（平均疲劳寿命不低于65000次，单个疲劳寿命不低于45000次）；耐延迟断裂性能试验（根据GJB 715.12-1990，大气环境下恒定拉应力保持96小时）结果表明，螺栓在测试时间内未发生断裂破坏，卸载后螺栓表面及螺纹处未发现裂纹；新研制的超高强度螺栓综合性能满足使役要求。

来源：直观学机械
