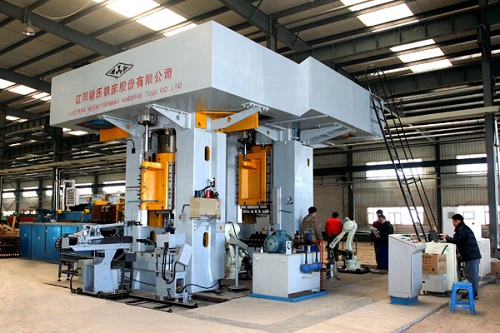

LDE53系列1600吨和1000吨数控电动螺旋压力机锻造生产线

【详细介绍】

一、用途及优点:

LDE53系列数控电动螺旋压力机是针对锻造行业特点，为锻造行业专门设计的专用节能型锻造设备，也是我公司在一代产品LD系列电动压力机的基础上，经过在用户长期使用和检验后，优化结构后开发的第二代电动产品。具有控制先进、高效节能、运行安全、操作简便、成品质量稳定、维护工作量小、主要零部件受力均衡等多种特点。一代产品是单电机驱动，二代产品采用双电机驱动，利用PLC对开关磁阻电机进行控制，并配有人机界面，可根据制造工艺和成型精度设置打击能量和打击力，在节能、打击力的精确控制等多方面优于传统螺旋压力机。适用于模锻、精压、校正、弯曲、压印等工序，是火车、汽车、拖拉机、船舶、航空、五金工具、医疗器械、餐具等行业理想的锻造设备。具有独立的知识产权，专利号：ZL 201020290885.0  ZL 201020290880.8 。

二、设备能力：

辽锻公司设计制作的LDE53系列数控电动螺旋压力机，设备能力等同于原有J53系列双盘摩擦压力机的能力，允许力为公称力的1.6倍，运动部分能量与J53系列双盘摩擦压力机的能量相同。

三、开关磁阻电机调速系统的特点

开关磁阻电机加上其附带的控制器统称为开关磁阻电机调速系统，该调速系统具有如下特点：

1、高效、节能：因其调速范围较宽，所以可以根据不同的工件设定不同的滑块速度，可大大提高生产率；因滑块停止运动时，电机即停止运转，开关磁阻电机控制的电动螺旋压力机较传统双盘摩擦压力机可节能50 % ~ 70%左右。

2、调速范围广：在零到最高转速的范围内，均可带负荷长期运行，电机温升均小于额定负载下的温升，低速下可长期运行。

3、高起动转矩、低起动电流：起动转矩达到额定转矩的1.5倍时，起动电流仅为额定电流的20%左右，没有交流电机起动电流大于额定电流几倍的现象，所以不存在电机烧毁的危险。

4、可频繁正反转、频繁起停：当三相输入电源缺相或控制器输出缺相时不烧电机。

四、LDE53系列数控电动螺旋压力机结构及特点：

1、整机组成：由主机部分、滑块部分、传动部分、制动部分、空气管路、润滑部分、维护平台及电气控制系统等所组成，在机身上安装有开关磁阻电机。

2、采用组合机身结构：机身由横梁、底座、拉杆、拉紧螺母、定位环等组成一封闭框架式预应力组合机身，其具有高刚性，高可靠性。

3、采用两个开关磁阻电机驱动、受力均衡：利用双开关磁阻电机驱动，通过皮带轮直接带动飞轮正反转，从而驱动滑块运动，设备传动平稳、受力均衡、零件受力状态好、可靠性高、维护费用低。

4、采用皮带涨紧装置、保证平稳传动：配备专用皮带涨紧装置，可以保证传动的平稳性。

5、全行程制动：采用电机与机械联合制动的方式，可实现全行程任意位置制动，制动快捷，安全可靠。

6、顶料方式：采用机械拉杆式顶出装置。

7、自动润滑：配备自动润滑泵，提高润滑的连续性和可靠性。

8、结构可靠维护方便：没有了传统双盘摩擦压力机的横轴系统和摩擦盘，也没有了飞轮上需要经常更换的摩擦带，因此也就不存在横轴滚键、立盘飘摆而影响打击力的问题，更不必频繁更换摩擦带了。电动螺旋压力机利用开关磁阻电机，通过皮带轮或齿轮（1000吨以下为皮带传动、1600吨以上为齿轮传动）直接带动飞轮正反转，从而驱动滑块运动，设备可靠性高、易损件少、维护费用非常低。

9、产品成型重复精度高：>因电机转速可以任意设置，故可以自由的设定滑块回程和打击时的电机转速，因此滑块的打击力和打击能量可以在许用范围内任意设置，且打击力、打击能量输出稳定（打击力重复精度为±1% 左右），从而保证了批量工件的成型重复精度高。

10、自动化程度高：控制系统采用PLC控制，具有点动和单次打击二种控制方式。采用人机界面（HMI，即触摸屏），便于操作人员根据工件和工艺的变化进行打击能量、打击力和打击次数等参数的设定和修改，控制精度高、操作方便。

11、特殊订货部分：以下是可以根据用户特殊订货配置的功能：

①、可以配备打击力显示仪，进行工作时的峰值力显示，以显示具体工件的成形力量。

②、可配备红外线安全防护装置（光电保护装置），提高对操作者的安全保护，实现安全操作。

③、可根据用户需求配备液压顶料或气动顶料。

④、可根据用户需要配备加料、取料机械手（或机器人）及润滑剂自动喷涂装置。

⑤、可根据用户需要提供除主机外的其他辅助设备，如加热设备、切边设备、热处理设备等，实现交钥匙工程。

五、产品的优越性

1、我公司电动压力机是在消化吸收国内外各种电动压机基础上开发的、适合于摩擦压力机更新换代的替代产品，而LDE53系列二代电动压力机是经过用户几年的实际使用而开发的第二代新产品，结构更加合理，性价比很高，并具有独立的知识产权，已获得多项国家专利。

2、主螺杆的润滑具有优越性：采用先进的润滑结构，油液耗量小，润滑效果好，可靠性高。其他厂家电动压力机的润滑是利用螺母外部的导套与横梁间安装密封圈进行密封，储油腔大，油液量大，长期密封的可靠性差，不便于维护。

3、拉杆材质好：组合机身拉杆采用42CrMo材质，强度高，可靠性高。
