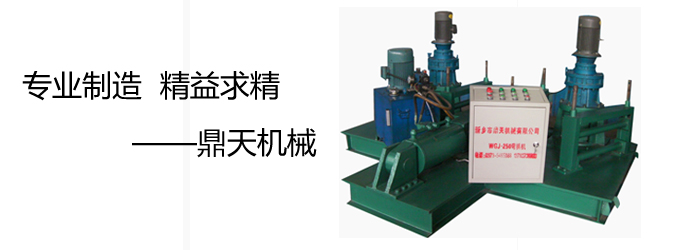

LW-25弯拱机简介

LW-25冷弯拱机是我厂研发的新型全自动弯曲型钢产品。采用数显编码器编程，使液压操纵系统定位准确，具有传动平稳，压力大等特点，所弯型钢一次自动成型，效率高、操作方便。主要用于隧道，地铁，水电站，地下洞室等C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲，产品畅销全国。远销国外。

外型尺寸： （长×宽×高）2.6m×2.0m×1.4m
总功率： 8.4Kw 电压：380V/50Hz 三相四线
液压系统压力：20Mpa
油缸推进速度：1-13mm/s
主驱动轮转速：7r/min 可弯曲：10#-25#工字钢 H型钢 槽钢

结构及工作原理 : 1. 该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成，参见电器原理图、液压原理图。 2.工作原理：把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算，油缸再推进的长度进程为每次10mm-15mm，开主电机正转或反转，由主电机带动工字钢工作，反复操作，达到所需为止。

加工数据参考

我公司的法兰机 型材冷弯机 法兰成型机 卷圆机 弯曲机 卷弯机 弯管机 弯圆机有多种

一种是机械传动DW-1型卷圆机（F6法兰机的改进型）

一种是机械传动DW-2节能型卷圆机（比DW-1扭矩大，节能电能）

一种是集机电液于一体数显DW-3型三辊型材弯曲机

一种是液压传动YW-1型材冷弯机（此设备高效低耗，单油缸, 3辊卷圆.适合卷制大厚度大宽度法兰）

一种是集机电液于一体YW-2型法兰机（比YW-1力量更大，液压控制，位移数字显示三条液压缸,4辊卷圆.适合卷制大厚度大宽度法兰）

一种是工字钢弯曲专用LW-25 (该机为机电液一体，专用于工字钢弯拱）
