数控电火花穿孔机也叫电火花穿孔机、打孔机、小孔机、细孔放电机，其工作原理是利用连续上下垂直运动动的细金属铜管（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属成型。能直接从工件的斜面、曲面穿入，不受材料的硬度及韧性限制，除了能加工一般的导电材料外，还能顺利加工不锈钢、淬火钢、硬质合金、高温耐热材料等其它一些难加工材料。

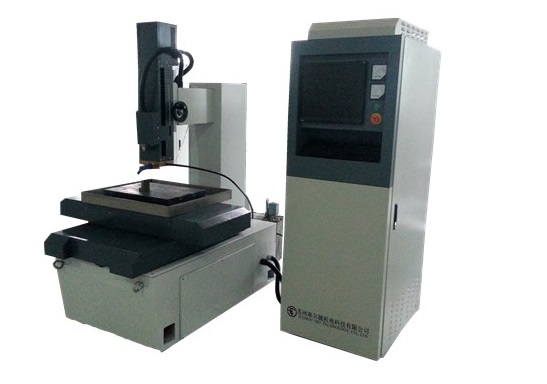

数控电火花穿孔机SEJ-GK01性能

    加工孔径范围一般在φ0.3-φ4mm。

    最大深径比可达300：1以上。

    最大加工速度60mm/min。

    数控轴X、Y、S均采用直线导轨、滚珠丝杠,精度高。自动高速进行深小孔加工。

    采用交流伺服电机及驱动。交流伺服电机运动速度快比步进电机快10倍。

    计算机采用工控机，工控机性能稳定，干扰小。带USB接口。

    数控软件为自主开发，可根据客户要求定制。加工过程中，实际加工时间与设定时间偏差超过设定范围时报警。具有自动对边和找中心功能，采用G代码编程和图形化编程，可兼容CAD文件。

    一键开启，完成孔位自动加工，可以批量加工零件，整个加工过程除更换电极外实现自动加工。

机床主要技术参数

1、装夹电极直径(mm)                   Φ0.2～Φ3

2、主轴伺服行程(S轴，数控)(mm)        400

3、主轴头行程(Z轴，手动)(mm)           250

4、工作台尺寸（mm）                    500×350

5、工作台行程（XY轴，数控）(mm)        400×320

6、导向器与工作台面最大距离(mm)         350

7、最大加工电流(A)                      25

8、输入功率(KW)                         3.5

9、输入方式(V/Hz)                       380/50

10、工作液最大压力(MPa)                 8

11、X、Y、S轴控制当量                   0.001mm

12、工作台运动的定位精度         横向0.020 mm 纵向0.020mm

13、工作台运动的重复定位精度            0.012mm

    数控电火花穿孔机可选配置循环过滤的高低压去离子工作液系统，气动高压水泵，可以提高加工精度，使出口加工顺利，提高孔加的表面质量、精度。

    各轴行程可根据客户要求定制机床的规格。可配置铣槽功能。

    苏州率尔捷机电科技有限公司提供数控电火花穿孔机，电火花小孔机机床技术服务，公司可根据客户特殊要求，量身定制各种电火花加工专机，同时可为客户提供整套电加工解决方案。企业网址  www.szsej.com    www.sej-edm.com  www.sejedm.com
