青岛三维液压机床有限公司
hydraulic machine Co,.Ltd Qingdao SAV
hydraulic machine Co,.Ltd Qingdao SAV

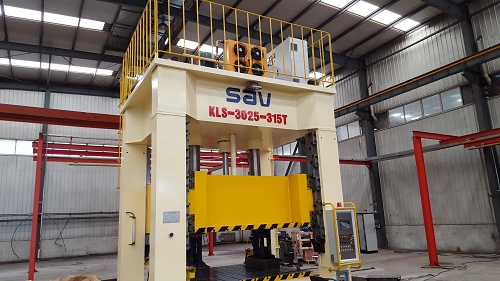

KLS-M 系列框架式车门包边液压机，其性能特点：
计算机优化设计，采用三梁四柱式或框架式结构。
液压系统上置，占地面积小。
液压控制采用插装阀集成系统，工作可靠，维修方便。
独立的电气控制系统，采用按钮集中控制，具有调整、双手单次循环两种操作方式。
通过操作面板选择，可实现定程、定压两种成型工艺，并具有保压、延时等功能。
工作压力、行程根据工艺需要在规定范围内可调。
适用领域:
本系列液压机是汽车车门包边专用液压机，同时也适用于金属材料的拉伸、成型、落料等冲压工艺和非金属制品的压制。
可选配的其他功能及辅助装置：
移动工作台（选择前后移动或者左右移动）
滑块比例调压装置
光幕安全保护装置
机械安全锁装置（青岛三维专利 zl 201220425695.4）
机械安全顶柱（对角）
位移传感器
触摸式工业显示屏
自动循环/不回收式电脑程控导轨润滑装置
模具快速夹紧机构或自动快速换模夹紧机构
主要技术参数;
注：液压机工作台尺寸可订制，以下工作台尺寸为该型号液压机常用工作台尺寸
|
项目 |
单位 |
KLSM-200T/YS-3532-M22T |
KLSM-315T/ YS32-M315T |
KLSM-500T/ YS32-M500T |
KLSM-630T/ YS32-M630T |
|
压制力 |
KN |
2000 |
3150 |
5000 |
6300 |
|
回程力 |
KN |
400 |
500 |
600 |
600 |
|
工作台尺寸 |
MM |
2500×2300 2800×2500 3200×2700 3500×2800 |
2500×2300 2800×2500 3200×2700 3500×2800 |
2500×2300 2800×2500 3200×2700 3500×2800 |
2200×1800 2500×2000 3500×2000 3500×2200 |
|
开口 |
MM |
2000 |
2100 |
2200 |
2300 |
|
主缸行程 |
MM |
1600 |
1700 |
1800 |
1800 |
|
快速下降速度 |
MM/S |
400 |
400 |
400 |
400 |
|
加压速度 |
MM/S |
10-30 |
10-30 |
10-30 |
10-30 |
|
快速上升速度 |
MM/S |
250 |
250 |
250 |
250 |
|
移动工作台驱动方式（选装） |
|
液压柔性驱动 |
液压柔性驱动 |
液压柔性驱动 |
液压柔性驱动 |
|
移动工作台移动方向（选装） |
|
前移或侧移（订制） |
前移或侧移（订制） |
前移或侧移（订制） |
前移或侧移（订制） |
|
移动工作台上台面距地面高度
|
MM |
550 |
550 |
550 |
550 |
|
液压机地面以上高度 |
MM |
7500 |
7600 |
7800 |
7800 |
|
油温冷却方式 |
|
强制风冷系统 |
强制风冷系统 |
强制风冷系统 |
强制风冷系统 |
